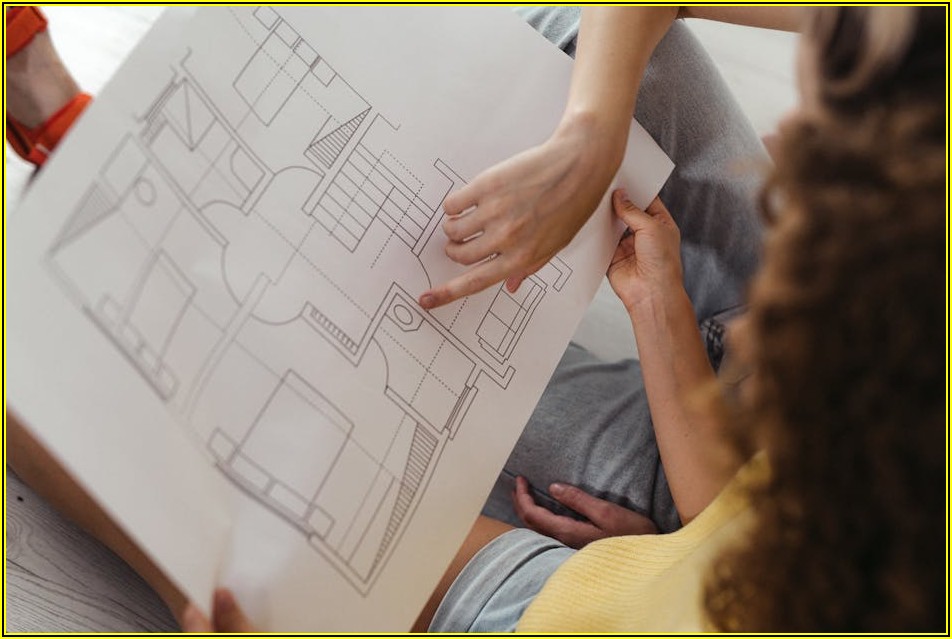

건축의 첫걸음은 도면 이해에서 시작됩니다. 수많은 선과 기호가 오가는 건축도면, 과연 어떻게 해석해야 할까요? 이번 글을 통해 건축도면의 기본적인 구성 요소와 필수 용어들을 쉽고 명확하게 설명해 드립니다. 앞으로 건축 현장이나 관련 정보를 접할 때, 도면을 이해하는 능력이 큰 도움이 될 것입니다.
핵심 요약
✅ 건축도면은 건축가의 언어이며, 이를 이해하는 것이 중요합니다.
✅ 일반인도 쉽게 건축도면을 이해할 수 있도록 핵심 내용을 안내합니다.
✅ 건축도면을 구성하는 필수 용어들을 집중적으로 다룹니다.
✅ 도면 종류별로 무엇을 파악할 수 있는지 상세히 설명합니다.
✅ 건축도면 해설을 통해 건축물에 대한 궁금증을 해결할 수 있습니다.
건축도면의 기본, 핵심 도면 종류와 역할
건축도면은 마치 건물의 설계자이자 언어입니다. 건물이 지어지기까지 수많은 사람들의 머릿속 아이디어가 도면이라는 약속된 기호와 선으로 표현됩니다. 이 도면들을 제대로 이해하는 것은 건축 프로젝트의 성공을 위한 첫걸음이라고 할 수 있습니다. 가장 기본적인 건축도면에는 평면도, 입면도, 단면도가 있습니다. 각각의 도면은 건물의 다른 측면을 보여주며, 이들을 종합적으로 보아야 건물의 전체적인 모습을 파악할 수 있습니다.
평면도: 건물의 층별 배치와 공간 구성을 보여주다
평면도는 건물의 각 층을 수평으로 잘라 위에서 내려다본 모습을 그린 도면입니다. 마치 건물을 한 층씩 해체하여 바닥을 펼쳐놓은 듯한 느낌을 줍니다. 평면도를 통해 우리는 각 실의 명칭, 크기, 벽체의 두께, 문과 창문의 위치 및 개폐 방향, 계단, 화장실, 주방 등의 배치와 동선을 파악할 수 있습니다. 또한, 내력벽과 비내력벽의 구분, 전기 콘센트나 조명의 위치 등도 평면도에 상세히 표기됩니다. 건축가나 건축주는 이 평면도를 보며 공간의 효율성과 사용자의 편의성을 검토하고 수정해 나갑니다.
입면도와 단면도: 건물의 높이와 내부 구조를 파헤치다
입면도는 건물의 외부 모습을 여러 방향(정면, 측면, 후면 등)에서 바라본 그림입니다. 건물의 외관 디자인, 지붕의 형태, 창문의 개수와 모양, 외장재의 종류 등을 시각적으로 보여주어 건물의 전체적인 미감을 파악하는 데 도움을 줍니다. 반면, 단면도는 건물을 수직으로 잘라 내부의 단면을 보여주는 도면입니다. 이를 통해 건물의 층고, 바닥 구조, 지붕 구조, 계단의 상세 구조, 벽체의 단면 구성 등 건물의 입체적인 형태와 내부 구조를 자세히 알 수 있습니다. 특히 건축물의 높이, 각 층의 구성, 단열재나 마감재의 두께 등 상세한 정보를 파악하는 데 필수적입니다.
| 도면 종류 | 주요 역할 | 확인 가능 정보 |
|---|---|---|
| 평면도 | 건물의 층별 공간 배치 및 구성 | 실의 명칭 및 크기, 벽체, 문/창 위치, 동선, 설비 위치 |
| 입면도 | 건물의 외부 모습 표현 | 외관 디자인, 창문/지붕 형태, 외장재, 건물의 전체적인 인상 |
| 단면도 | 건물의 내부 구조 및 높이 표현 | 층고, 구조체, 단열/마감 두께, 상세 구조 |
건축도면 해독의 첫걸음, 필수 용어 완벽 정리
건축도면을 단순히 선의 집합으로만 보면 안 됩니다. 각 선과 기호, 그리고 표기된 숫자들은 모두 설계자의 의도를 담고 있으며, 이를 이해하는 것이 건축 전문가와 소통하는 열쇠가 됩니다. 건축도면을 이해하기 위해서는 기본적인 용어들에 대한 명확한 이해가 선행되어야 합니다. 여기서는 건축도면에서 자주 접하게 되는 필수 용어들을 중심으로 설명하여, 도면 해독에 대한 막막함을 덜어드리고자 합니다.
건물의 뼈대와 살: 벽체, 기둥, 보, 슬래브
건축도면에서 가장 자주 접하게 되는 요소 중 하나는 ‘벽체’입니다. 벽체는 건물의 외부를 감싸는 외벽과 건물 내부를 나누는 내벽으로 구분됩니다. 외벽은 외부 환경으로부터 건물을 보호하는 역할을 하며, 내벽은 공간을 분할하고 프라이버시를 확보하는 데 기여합니다. 특히 건물의 하중을 지지하는 중요한 구조 요소로는 ‘기둥’과 ‘보’가 있습니다. 기둥은 수직으로 하중을 지지하고, 보는 수평으로 하중을 전달하는 역할을 합니다. 이들이 모여 건물의 뼈대를 이룹니다. 또한, 각 층의 바닥과 천장을 이루는 ‘슬래브’는 구조적으로 매우 중요하며, 이들 요소의 배치와 크기가 건축도면에 상세하게 표시됩니다.
공간의 연결과 개폐: 문, 창, 계단, 개구부
건축물 내부의 공간들을 연결하고 외부와 소통하게 하는 요소들도 건축도면에서 중요하게 다루어집니다. ‘문’은 각 실의 출입을 가능하게 하며, 열리는 방향과 크기 등이 기호로 표시됩니다. ‘창’은 채광과 환기를 담당하며, 그 위치, 크기, 형태가 도면에 나타납니다. 여러 층으로 이루어진 건물에서는 층간 이동을 위한 ‘계단’의 위치와 구조 또한 평면도와 단면도에 상세히 표현됩니다. 이 외에도 환기나 설비 통과를 위해 벽체나 슬래브에 뚫어놓은 구멍인 ‘개구부’ 역시 도면을 통해 확인할 수 있습니다.
| 용어 | 설명 | 도면에서의 역할 |
|---|---|---|
| 벽체 | 건물의 외부를 감싸거나 내부 공간을 나누는 구조체 | 평면도에서 공간 분할, 외벽/내벽 구분 |
| 기둥 | 수직으로 하중을 지지하는 구조 부재 | 평면도, 단면도에서 건물 뼈대 구성 |
| 보 | 수평으로 하중을 전달하는 구조 부재 | 평면도, 단면도에서 기둥과 연결, 하중 지지 |
| 슬래브 | 층의 바닥 및 천장을 이루는 판 구조체 | 평면도, 단면도에서 층 구성, 하중 지지 |
| 문 | 각 실의 출입을 가능하게 하는 시설 | 평면도에서 위치, 크기, 개폐 방향 표기 |
| 창 | 채광과 환기를 위한 개구부 | 평면도, 입면도에서 위치, 크기, 형태 표기 |
| 계단 | 층간 이동을 위한 수직 이동 시설 | 평면도, 단면도에서 위치, 구조, 폭, 높이 표기 |
숫자와 기호의 비밀, 치수와 축척, 그리고 기호 이해하기
건축도면에는 단순히 선과 면으로만 이루어진 것이 아니라, 건물에 대한 정확한 정보를 전달하기 위한 숫자와 기호들이 빼곡하게 적혀 있습니다. 이러한 숫자와 기호들을 제대로 이해하는 것이 도면을 해독하는 핵심입니다. 특히 ‘치수’와 ‘축척’은 건물의 실제 크기를 파악하는 데 결정적인 역할을 하며, 다양한 ‘기호’들은 특정 시설이나 재료, 설비 등을 간결하게 나타냅니다.
건물의 실제 크기 파악하기: 치수와 축척의 중요성
건축도면에 표기된 ‘치수’는 실제 건물의 길이나 폭, 높이 등을 나타냅니다. 보통 기준선으로부터의 거리를 표시하거나, 두 지점 사이의 직접적인 거리를 숫자로 명기합니다. 예를 들어 벽체의 두께, 문의 폭, 방의 길이 등이 치수로 표기됩니다. 하지만 도면은 실제 크기보다 훨씬 작게 그려지기 때문에, 건물의 실제 크기를 알려주는 ‘축척’의 개념을 이해하는 것이 필수적입니다. 축척은 1:100, 1:50 등과 같이 표기되며, 도면상의 1cm가 실제로는 100cm(1m) 또는 50cm(0.5m)를 의미한다는 것을 뜻합니다. 이 두 가지를 함께 이해해야 도면상의 정보를 통해 실제 건물의 크기를 정확하게 가늠할 수 있습니다.
도면 속 간결한 약속: 각종 기호와 범례 활용법
건축도면에는 문, 창, 계단, 설비 배관, 전기 스위치 등 수많은 요소들이 복잡한 그림 대신 간결한 ‘기호’로 표현됩니다. 이러한 기호들은 약속된 형태로, 해당 요소를 빠르고 명확하게 인지할 수 있도록 돕습니다. 예를 들어, 문은 열리는 방향을 화살표로 표시하고, 창문은 간단한 형태로 표현합니다. 전기 배선이나 배관, 환기 시스템 등도 고유한 기호로 나타내어 설비의 종류와 위치를 파악할 수 있게 합니다. 이러한 기호들은 도면마다 ‘범례(Legend)’라는 형태로 따로 설명되어 있는 경우가 많습니다. 따라서 도면을 볼 때 범례를 함께 참고하면, 생소한 기호의 의미도 쉽게 파악하고 도면을 더욱 정확하게 이해할 수 있습니다.
| 항목 | 내용 |
|---|---|
| 치수 | 도면에 표시된 실제 거리 (길이, 폭, 높이 등) |
| 축척 | 도면에 표시된 실제 크기 비율 (예: 1:100) |
| 기호 | 특정 건축 요소, 재료, 설비 등을 간결하게 나타낸 그림 |
| 범례 (Legend) | 도면에 사용된 기호들의 의미를 설명해 놓은 표 |
| 방위표 | 건물의 북쪽 방향을 나타내는 표시 (보통 ‘N’) |
건축도면, 실제로 어떻게 활용될까?
건축도면은 단순한 설계도를 넘어, 실제 건축 과정에서 가장 중요한 역할을 수행하는 문서입니다. 설계자가 구상한 아이디어를 현실로 구현하기 위한 구체적인 지침서 역할을 하며, 건축 현장의 모든 작업은 이 도면에 기반하여 이루어집니다. 건축주는 물론, 현장 작업자, 감리자, 관련 법규 검토 등 다양한 이해관계자들이 건축도면을 통해 정보를 공유하고 소통합니다. 도면을 정확히 이해하는 것은 예상치 못한 문제 발생을 줄이고, 공사 기간과 비용을 효율적으로 관리하는 데에도 큰 도움을 줍니다.
설계 의도 구현과 시공의 기준: 건축도면의 현장 활용
건축도면은 설계자의 모든 의도를 담고 있습니다. 건물의 구조, 공간 구성, 재료의 종류, 마감 방식, 설비의 배치 등 세세한 부분까지 도면을 통해 전달됩니다. 현장에서는 이 도면을 바탕으로 실제 건축 행위가 이루어집니다. 벽을 세우고, 창을 달고, 배관을 설치하는 등 모든 작업은 도면에 명시된 치수와 사양에 따라 진행됩니다. 또한, 건축 법규 준수 여부를 확인하는 감리 과정에서도 건축도면은 핵심적인 검토 자료로 활용됩니다. 도면과 실제 시공이 일치하는지, 구조적으로 안전한지 등을 면밀히 살피게 됩니다.
소통과 문제 해결의 중심: 건축도면의 의사소통 도구로서의 가치
건축 현장은 다양한 직종의 사람들이 협력하는 복잡한 환경입니다. 이러한 환경에서 효율적인 의사소통은 필수적이며, 건축도면은 이러한 소통을 원활하게 하는 가장 중요한 도구입니다. 설계자는 도면을 통해 건축주에게 자신의 디자인을 설명하고, 건축주는 도면을 보며 자신의 요구사항을 명확히 전달할 수 있습니다. 또한, 현장 작업자들은 도면을 보고 정확한 시공 방법을 익히며, 예상치 못한 문제가 발생했을 때에도 도면을 바탕으로 원인을 파악하고 해결책을 모색합니다. 결국 건축도면은 모든 관계자가 같은 목표를 향해 나아갈 수 있도록 돕는 핵심적인 소통의 매개체 역할을 하는 것입니다.
| 활용 단계 | 주요 역할 | 핵심 내용 |
|---|---|---|
| 설계 단계 | 설계자의 아이디어 구체화 및 시각화 | 평면, 입면, 단면, 상세도 작성 |
| 시공 단계 | 실제 건축 행위의 기준 제공 | 도면에 명시된 치수, 재료, 공법 준수 |
| 감리 단계 | 설계 도면과의 일치 여부 확인 | 구조적 안전성, 법규 준수 여부 검토 |
| 소통 단계 | 건축 관련자 간 정보 공유 및 의사소통 | 설계 의도 전달, 요구사항 명확화 |
| 문제 해결 | 발생 문제의 원인 파악 및 해결책 모색 | 도면 정보 기반으로 현장 상황 분석 |
자주 묻는 질문(Q&A)
Q1: 건축도면에서 가장 기본적으로 알아야 할 도면 종류는 무엇인가요?
A1: 건축도면에서 가장 기본적으로 이해해야 할 도면은 평면도, 입면도, 단면도입니다. 평면도는 건물의 수평 단면을 위에서 내려다본 모습으로, 각 실의 배치와 크기, 벽체 등을 확인할 수 있습니다. 입면도는 건물의 외부 모습을 정면, 측면, 후면 등에서 바라본 모습입니다. 단면도는 건물을 수직으로 잘라 내부 구조와 층고 등을 보여줍니다.
Q2: 건축도면에서 사용되는 기호들은 무엇을 의미하나요?
A2: 건축도면에는 다양한 기호들이 사용됩니다. 예를 들어, 문은 어떤 방향으로 열리는지, 창문은 어떤 형태인지, 계단은 어떻게 구성되는지 등을 나타내는 기호들이 있습니다. 또한, 전기 설비, 위생 설비, 소방 설비 등 다양한 설비에 대한 기호도 포함됩니다. 이러한 기호들은 국가 표준이나 건축 설계 기준에 따라 정해져 있으므로, 관련 규정을 참고하면 정확한 의미를 파악할 수 있습니다.
Q3: 건축도면을 볼 때 축척은 어떻게 이해해야 하나요?
A3: 건축도면에는 실제 건물의 크기를 축소하여 표현한 축척이 표시되어 있습니다. 흔히 1:100, 1:50 등으로 표기되는데, 이는 도면상의 1cm가 실제로는 100cm(1m) 또는 50cm(0.5m)를 나타낸다는 의미입니다. 축척을 이해하면 도면상의 치수를 통해 실제 건물의 크기와 비례를 파악할 수 있습니다.
Q4: 건축도면에서 ‘선’의 종류가 다른 이유는 무엇인가요?
A4: 건축도면에서는 다양한 종류의 선을 사용하여 정보를 구분하고 강조합니다. 굵고 진한 선은 주로 건물의 외곽선이나 주요 구조체를 나타내며, 가는 선은 치수선, 해치선, 가구 배치선 등을 표현합니다. 또한, 점선은 보이지 않는 부분이나 숨겨진 구조를 나타내는 데 사용되기도 합니다. 선의 종류를 통해 어떤 정보를 전달하려는지 파악할 수 있습니다.
Q5: 건축도면을 처음 접하는 사람이 가장 먼저 익혀야 할 용어는 무엇인가요?
A5: 처음 건축도면을 접하는 분이라면 ‘평면도’, ‘입면도’, ‘단면도’와 같은 기본적인 도면의 종류와 함께 ‘벽체’, ‘문’, ‘창’, ‘계단’, ‘기둥’, ‘보’와 같은 기본적인 건축 부재의 명칭을 익히는 것이 좋습니다. 또한, ‘치수’, ‘축척’, ‘레벨’과 같은 용어도 도면 이해에 필수적입니다.
